【PIC】PIC開発に必要なもの
PICというマイコンがあります。
shizenkarasuzon.hatenablog.com
PICは、比較的簡単に誰でも開発を行うことができるマイコンです。
この記事では、
PICを使うには何が必要なのか?
について書きます。
必要なものは以下の通り!

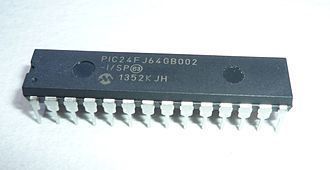

PIC本体
何といっても絶対にPICそのものがなければ始まりません。
下のリンクから購入ページを見てもらえるとわかりますが、PIC自体は安価です!安いものだと50円以下(税別)で売られています。
主な入手先として秋月電子通商やマルツパーツがあります。
秋月電子通商:マイコン関連/PIC 秋月電子通商-電子部品・ネット通販
マルツパーツ:定格検索結果 PIC/マイコン
Amazonでスターターキットを買うのもありかもしれません。
PICライター
(秋月電子通称から購入、 AKI-PICプログラマーVer.4)
PICはプログラムを書き込んで初めて動作します。なので、プログラムを書き込むための専用ライターが必要です。
ライターを購入せずに、下のサイトのように自作することもできますが、あまりお勧めはできません。
自作PICライター「PICerFT」の作例。 桐井研究室
自作したライターで書き込めるPICの種類が少ない上に、もしプログラムが動かなかった場合ライターが悪いのか、PICが悪いのか、プログラムが悪いのかがわからないからです。(市販のPICライターは、PICが死んでいないかを確かめる機能がある)
PICライターには、主なもので次の2種類があります。
・AKI-PICプログラマーVer.4(秋月電子製)
・PicKit3(PICの製造会社のMicroChip製)
・シリアル・USB変換ケーブル
AKI-PICプログラマーを利用している場合のみ必要です。
PICKitを利用している場合は不用
シリアル(オス)とUSBを変換するケーブルです。
のものです。
シリアルポートとは、このようなDサブコネクタの9ピンのものをいいます。
(Wikipediaより)
参考までに。このようなものです↓
USB−シリアル変換ケーブル スケルトン: 半導体 秋月電子通商-電子部品・ネット通販
PICライター用電源
AKI-PICプログラマーを利用している場合のみ必要です。
PICKitを利用している場合は不用
15V200mA以上で、端子が2.1mmDCジャックのものでなければいけません。
センタープラスでもセンターマイナスでも両方OKです。
このようなACアダプターならOKです。
超小型スイッチングACアダプター15V0.8A 100〜240V GF12−US1508: 電源一般 秋月電子通商-電子部品・ネット通販
僕は、このように AKI-PICプログラマーVer.4と専用のACアダプターを使っています。
MPLAB X
PIC開発専用のIDE(統合開発環境)です。
PICのプログラムの編集作業などを行います。Microchip社のホームページから無料でダウンロードできます。
MPLAB- X IDE | Microchip Technology
ダウンロード・インストール方法はこちら
shizenkarasuzon.hatenablog.com
基本的な使い方はこちら
shizenkarasuzon.hatenablog.com
XCファミリー
PIC用のCコンパイラです。
無償版と有償版がありますが、最適化を行ってくれるかどうかの違いなので、無償版でもPIC開発は可能です。
PICの命令ビット長に分けて、XC8(8、12ビット用)、XC16(16ビット用)、XC32(32ビット用)の三種類があります。
こちらもMicrochip社のホームページからダウンロードできます。
MPLAB- XC Compilers | Microchip Technology
ダウンロード・インストール方法はこちら
shizenkarasuzon.hatenablog.com
PICプログラマー4 Beta
このソフトウェアは、PICライターに「AKI-PICプログラマー4 Beta」を使用している人のみ必要です。
PICKitを使用している場合は、このソフトウェアの役割を MAPLAB Xが行ってくれるので必要ありません。
PICプログラマー4 Beta は、MPLABで作成したプログラムを、PICライターを通してPICに書き込むためのソフトウェアです。
秋月電子通称のホームページから無償でダウンロードできます。
akizukidenshi.com
ダウンロード・インストール方法はこちら
shizenkarasuzon.hatenablog.com
周辺回路用電子部品
PICの周りの回路に使用する電子部品たちとしては、このようなものがあります。
電源 | PICの電源電圧は3~5V。乾電池でOK |
---|---|
積層セラコン(0.1μF程度) | PICへの電源平滑用 |
抵抗(1kΩ程度) | MCLRのリセット電流入力用 |
ブレッドボード | あると超便利 |
