【電子工作】USB充電器の製作
スマホとモバイルバッテリー用のUSB充電器を作ってみました。

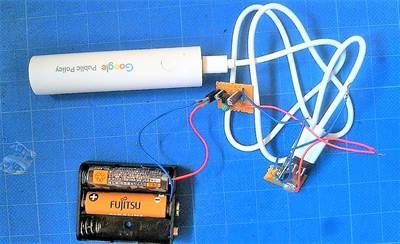

製作したのは、写真上部分のGoogleモバイルバッテリーではなく、それを充電している下の基盤の方です。
前回作成した5V昇圧回路と組み合わせて使用し、モバイルバッテリーを充電しています。
shizenkarasuzon.hatenablog.com
製作
とても簡単です。
必要な部品は以下の2種類。
部品名 | 個数 | 説明 | 購入先URL |
---|---|---|---|
USB端子 | 1 | メスです | http://akizukidenshi.com/catalog/g/gC-11551/ |
抵抗 | 2 | 筆者は1KΩを使用 | http://akizukidenshi.com/catalog/g/gR-25102/ |
では、早速制作に取り掛かります。

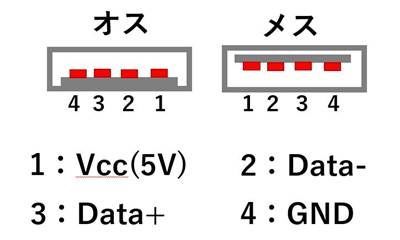

まず、USBは以下のようなピンアサインになっています。

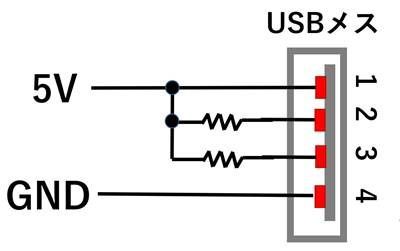

このように、中央の2本は信号線なので今回は使用しません。抵抗でプルアップしておきました。
1ピンを5Vに接続し、4ピンを0Vに接続します。それだけです。

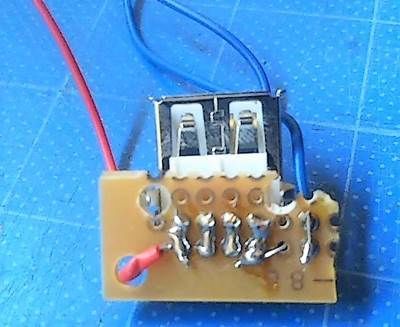

表面:
裏面:
運用結果:
正常に動いています。
分かりにくいですが、Googleモバイルバッテリーの電源ボタン上の充電ランプが点灯しています。
