【PA】XLRケーブルの作り方

今回は、XLR端子の自作方法を書いてみました。

XLRケーブル（端子）とは

XLR端子は、おもにマイクの接続等の多くの音響機器に使われ、他にも電源コネクタやスピーカー接続用などに使われています。

1. 必要なもの

・XLR端子（オスまたはメス）
・ケーブル（中のケーブルの被膜の色が青と白のもの）
・はんだ付けに必要な工具。

2. 作りかた

では、実際にXLR端子の制作をしていきます。

①端子を分解する

XLRの端子を分解すると、下の写真のように3つのパーツに分かれます。そのうち、下の写真の右側の2の部品をケーブルに通します。向きを間違えないようにしてください。

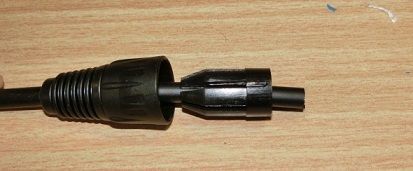

このような状態にします。

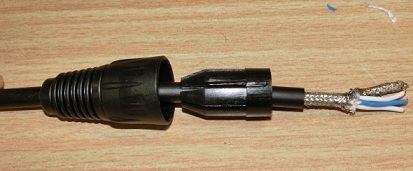

②ケーブルの被膜をむく。

ほかのケーブルを作るときと同じように、被膜をむきます。シールド線はよじってまとめておきます。

③はんだ付け

下図のようにはんだ付けを行います。4芯の場合は、青のコードと白のコードがそれぞれ２本ずつあるので、はんだ付けをする前に同じ色の2本を束ねておくといいと思います。

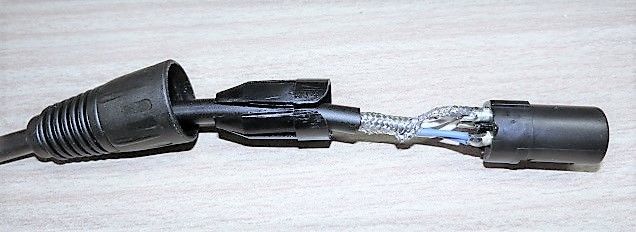

完成すると、このようになります。

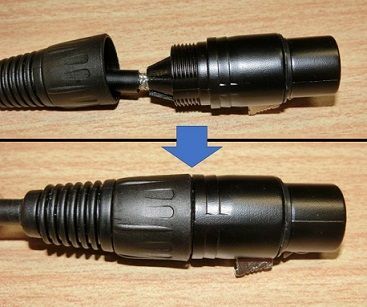

⑤組み立て

最初に分解してケーブルに通した2つの部品を元に戻します。

溝があって、はまるようになっているので、向きを確認しながら取り付けてください。

取り付けると、自動的にケーブルも固定される構造になっています。

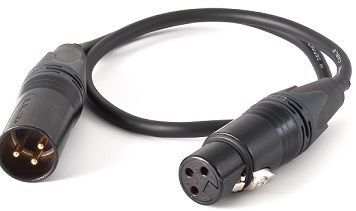

完成！！
