【PA】スピーカーフォンケーブル(2極)の製作

PAの専門家が書いているわけではないので、記事内の専門用語が間違っている可能性があります。

今回は、このような2極のスピーカー用のフォンケーブルを自作してみました。
f:id:pythonjacascript:20181223212629j:plain
全体を写した写真がなかったです、ごめんなさい。

部品の準備

以下の部品が必要です。

品名 個数 説明
フォーンコネクタ 2個 端子。モノラル標準コネクタともいう
ケーブル 適当な長さ シールド付きのケーブル。この記事では4S6を使用。

あとは、半田工具のみ。
・はんだごて/半田/半田吸い取り線etc.

製作

では、製作していきます。

1.端子を分解

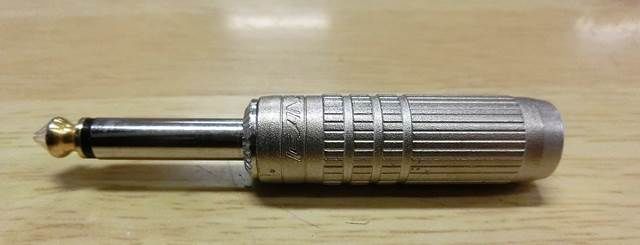

f:id:pythonjacascript:20181231163452j:plain

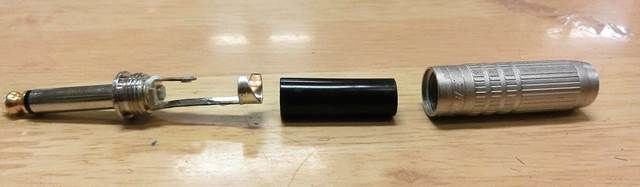

フォン端子を分解し、キャップ部分をケーブルに通します。
ケーブルの被膜を剥いた後ではこの作業はしにくくなるので、最初に分解&準備しておくことをお勧めします。
f:id:pythonjacascript:20181231163459j:plain


2.半田付け

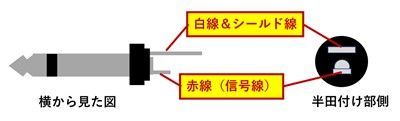

以下の様に半田付けします。
f:id:pythonjacascript:20181231163512j:plain

f:id:pythonjacascript:20181223215027j:plain

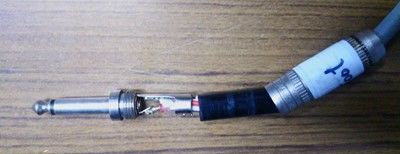

実際にはんだ付けした様子がこちら。
f:id:pythonjacascript:20181223212650j:plain


3.完成

※画像準備中
キャップを戻せば完成です!
キャップは金属製のものが多いので、キャップと信号線の半田付け部が接触しないようにカバーをしておくといいかも。
