ステッピングモーターの制御
前回、ステッピングモーターの動作の仕組みを解説しました。
今回は、前回の知識を使って、実際にステッピングモーターを動かしてみたいと思います。
1ステッピングモータードライバー
普通のDCブラシモーターにモータードライバーがあるのと同じように、ステッピングモーターにも、「ステッピングモータードライバー」と呼ばれるモータードライバーがついています。この記事では、「SLA7070」というステッピングモータードライバーを使用しました。
SLA7070はこのような外見です。
前回の記事で、ステッピングモーターを回転させるには、内部の4つの電磁石のON/OFFを制御する必要があると書きました。それを行ってくれるのがこのステッピングモーターです。
つまり、ステッピングモータードライバーの主な役割は、「モーターを制御するクロック信号とCW/CCW信号の2つの入力から、ステッピングモーターの内部の4つの電磁石に流れる電流を制御する」ことです。
CW/CCW信号は、モーターが時計回りに回転するか、反時計回りに回転するか？、を指定します。
クロック信号は、モーターの回転角度と回転速度を指定します。1パルスが入力されるごとに、モーターは1ステップ角度だけ回転します。回転方向はCW/CCW信号によって決まります。
図にすると、このようになります。
（アプリケーションノートより引用。リンクは参考文献に記載。）

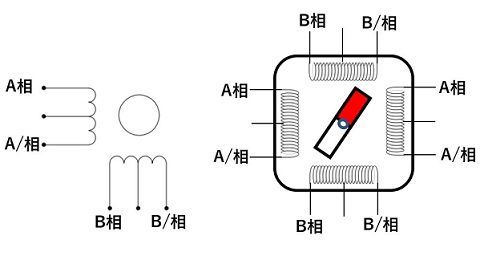

上の図でA相、A/相（↑の図の中ではAの上に横線が入っている）、B相、B/相（A/相と同じく、上の図では横線表記）のｘ、ｙ軸の座標の値が、それぞれの相の出力となり、それぞれがモーターのコイルのA相、A/相、B相、B/相と接続します。
このステッピングモータードライバーにステッピングモーターをつなぎ、ドライバーの電源を入れ、信号を入力すると、ステッピングモーターが回りだします。
このステッピングモータードライバーには、ピンが２３本ついています。
これらのピンは、それぞれ、違った役割を持っており、その中でも、重要な役割を持った
ピンをいくつかあげてみました。
それぞれのピン配置です。
（アプリケーションノートより。参考文献は一番下にまとめて表示しています。）

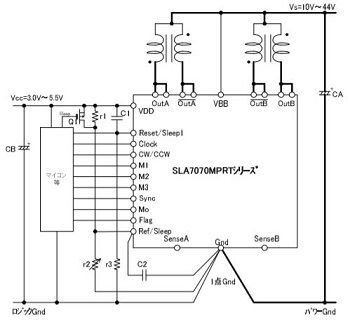

図にするとこんな感じです。
マイクロステップ設定
そして、今回使ったステッピングモータードライバーは、「マイクロステップ」に対応しているため、設定次第でステップ角度を更に小さくすることができます。

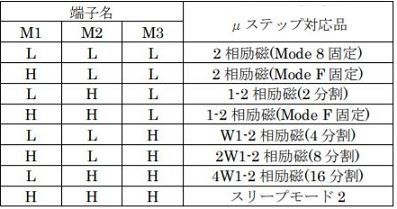

その設定方法は、この表のようになっています。
（アプリケーションノートより）
このように、M1～M3端子（7～9ピン）の電圧を変更することで、ステップ角度を調整することができます。
回路設計＆製作
アプリケーションノートにある通りの回路を製作していきます。
抵抗値などはアプリケーションノートの値そのままです。

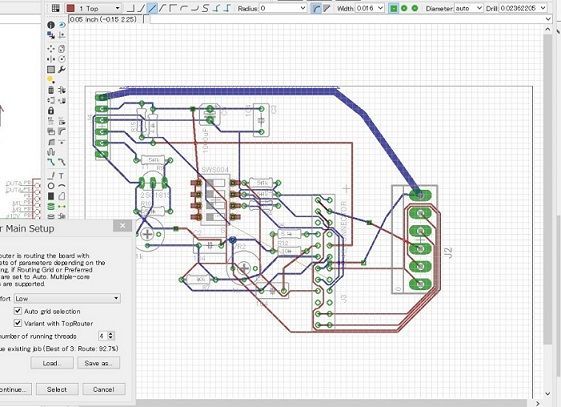

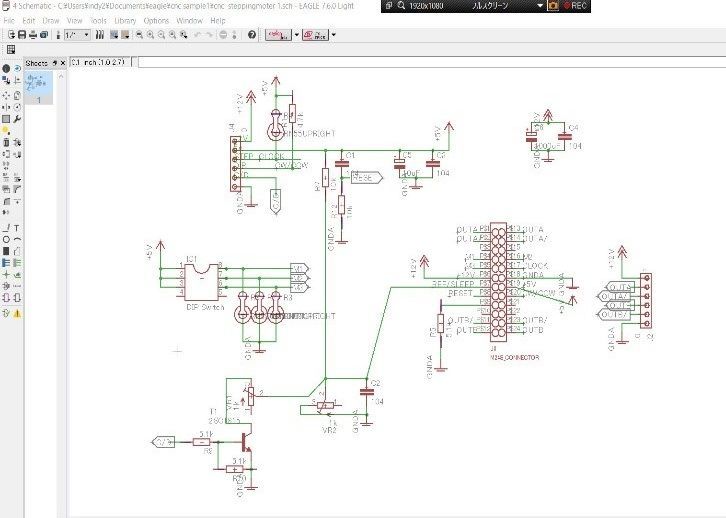

EAGLEを使って回路＆パターン設計を行っています。
アプリケーションノートに「GNDのノイズに注意してください」とありました。注意してみました。
M1～M3の部分は、あとから動作モード（マイクロステップの章を参照）を変更するかもしれないため、4PのDIPスイッチを使用しています。

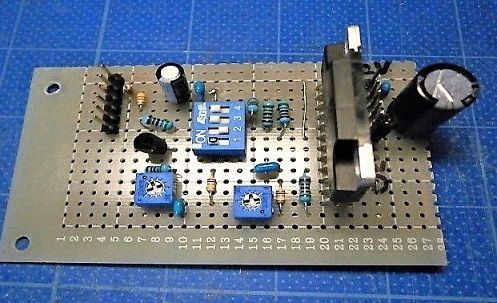

製作した基盤の表面です。
裏面です。
実行

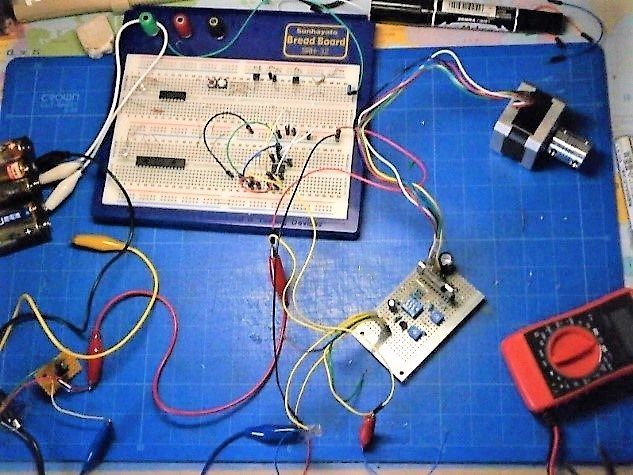

実際にステッピングモーターを取り付けて実験してみました。
SLA7070に入力するクロックは、あのタイマーIC555でパルスを生成して、それをそのままぶち込んでおります。
アプリケーションノート通りに製作したので、一発目から特に問題なく動きました。
